Centros de carga

Categoría:
Código Descripción A Calibre  AWG Dimensiones (mm)
mín. máx. Ancho (A)  Alto (B)  Profundidad (C)
AQOD2-F 2 unidades empotrar 50 14 8 95 155 75
AQOD2-S 2 unidades sobreponer 50 14 8 95 155 75
AQOD3-F 3 unidades empotrar 100 14 6 159 194 75
AQOD3-S 3 unidades sobreponer 100 14 6 159 194 75
AQOD4-F 4 unidades empotrar 60 14 6 168 183 75
AQOD4-S 4 unidades sobreponer 60 14 6 168 183 75
AQOD8-F 8 unidades empotrar 100 14 6 239 183 75

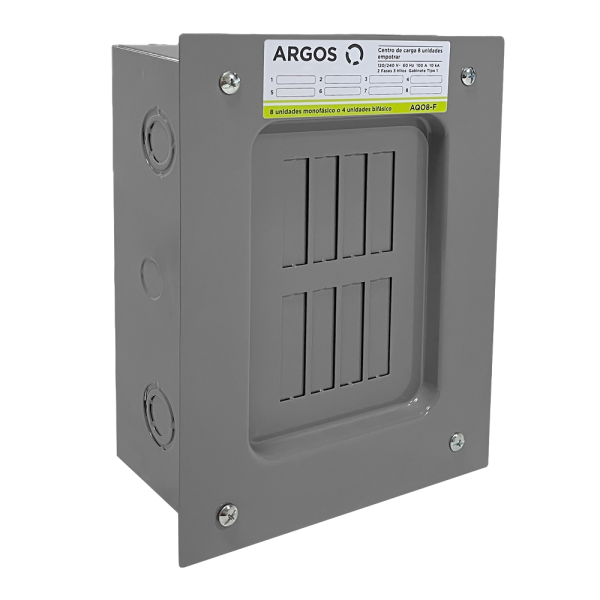

AQO8-F 8 unidades empotrar monofásico / bifásico 100 14 1/0 205 235 95
AQOD8-S 8 unidades sobreponer 100 14 6 239 183 75
AQO8-S 8 unidades sobreponer monofásico / bifásico 100 14 1/0 183 243 95
AQOD12-F 12 unidades empotrar 125 6 2/0 308 358 113
AQOD12-S 12 unidades sobreponer 125 6 2/0 308 358 113
AQO312-S 12 unidades sobreponer trifásico 125 6 2/0 365 460 100
AQOD20-F 20 unidades empotrar 125 6 2/0 308 440 113
AQOD20-S 20 unidades sobreponer 125 6 2/0 308 440 113



Características

• Fabricado en lámina de acero rolada en frío fosfatizada.
• Capacidad máxima de 50 A, 60 A, 100 A y 125 A.
• Acabado en pintura electrostática color gris RAL
7037.
• Servicio: 2 fases 3 hilos o 3 fases 4 hilos.
• Tensión de alimentación: 120/240 V.
• Frecuencia: 60 Hz
• Gabinete tipo Nema 1 (usos generales).
• Circuitos derivados para interruptores enchufables.

Recomendaciones de Uso

• Fabricados para distribuir 2, 3, 4, 8, 12 ó 20 circuitos
independientes.
• Protección de circuitos de equipos de aire acondicionado,
refrigeración, máquinas, herramientas en pequeños
talleres, etc.
• Protección para instalaciones con carga monofásica,
bifásica o trifásica.
